Analisador trifásico 9451, medidor de relação de transformação 9640 e ponte Kelvin trifásica 9930, com comunicação por porta USB e identificação automática pelo programa.
Ver a linha →
Ensaios de transformadores
Instrumentos e programas que conduzem o ensaio do início ao laudo
Analisadores, medidores de relação de transformação e pontes de resistência ôhmica da linha MONITEK, integrados aos programas que executam o ensaio, aplicam a norma e emitem o relatório em PDF — tudo sobre o mesmo cadastro do transformador.
6programas de ensaio
3instrumentos MONITEK
1cadastro comum a todos

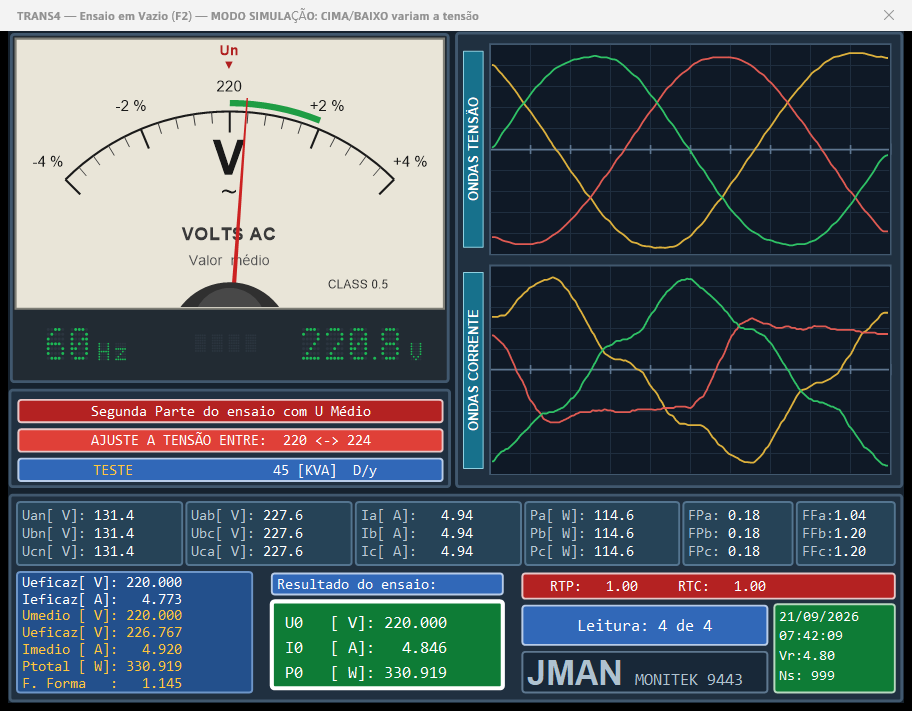

Ensaio em vazio no TRANS4: na última leitura, o resultado já aparece na caixa verde.
O que fazemos
Uma bancada de ensaios completa, do instrumento ao relatório
Os ensaios de rotina de um transformador exigem instrumentos precisos e um caminho seguro entre a medição e o documento final. A JMAN desenvolve os dois lados: o equipamento que mede e o programa que conduz o ensaio, aplica a norma e guarda o resultado.

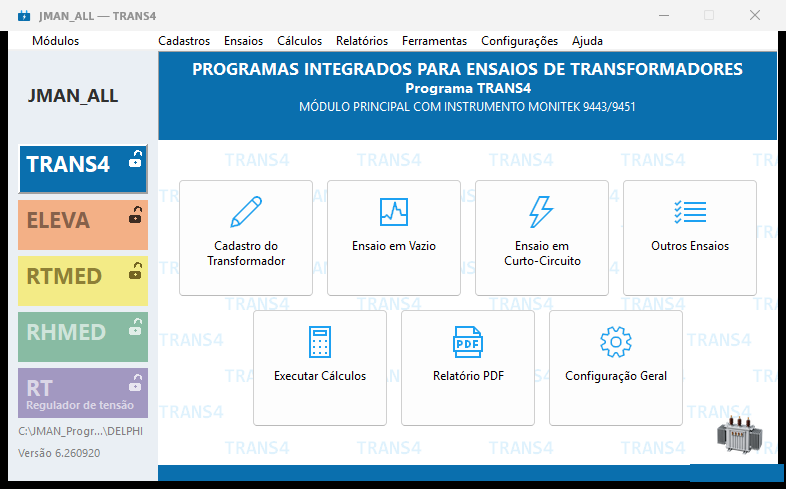

Programas de ensaio
TRANS4, ELEVA, RTMED, RHMED, MEDIDOR e SATURA conduzem cada ensaio passo a passo, com leitura ao vivo do instrumento e verificação contra a norma.
Ver os programas →Laudos e planilhas
Relatório em PDF nos modelos padrão e do cliente, em português, espanhol e inglês, análise estatística por lote e planilha CEPEL/INMETRO.
Como funciona →
Equipamentos
Três instrumentos, um mesmo jeito de trabalhar
Todos se conectam ao computador por porta USB e são reconhecidos automaticamente pelo programa, que identifica o modelo e o número de série do aparelho.
Analisador digital trifásico
Tensões, correntes, potências, fator de potência e frequência do circuito de ensaio, mais as entradas de temperatura PT100.
Detalhes →Medidor de relação (TTR)
Relação de transformação tap a tap nas três fases, defasamento angular e verificação de polaridade.
Detalhes →Ponte Kelvin trifásica
Resistência ôhmica dos enrolamentos em corrente contínua, em cada derivação, e medição do regulador de tensão.
Detalhes →Expansão para aquecimento

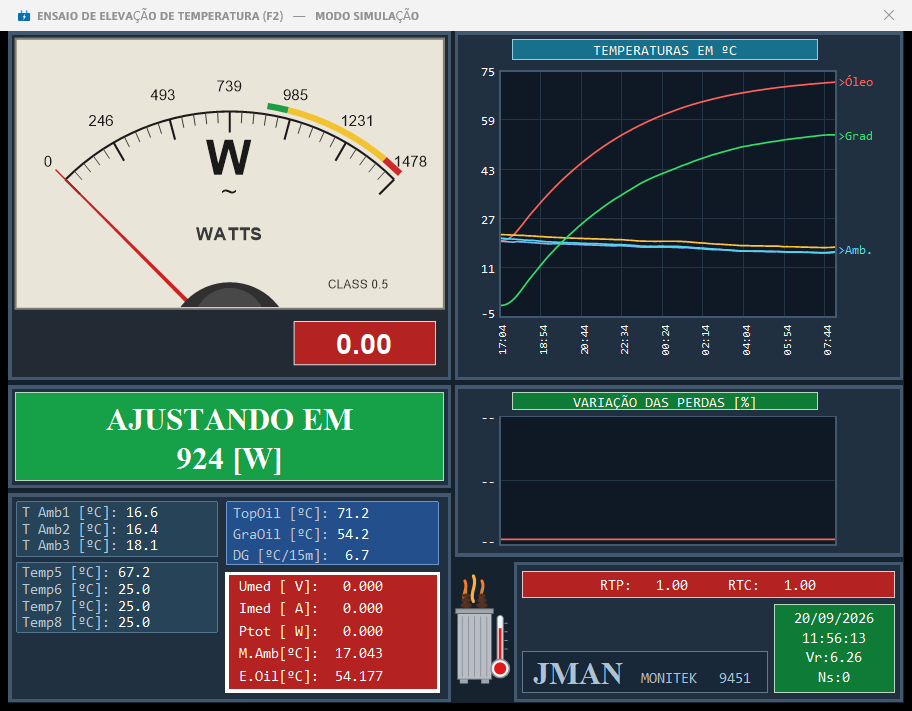

Até oito entradas PT100 no analisador para o ensaio de elevação de temperatura conduzido pelo ELEVA.
Detalhes →
Na tela
O ensaio acontece à vista do operador

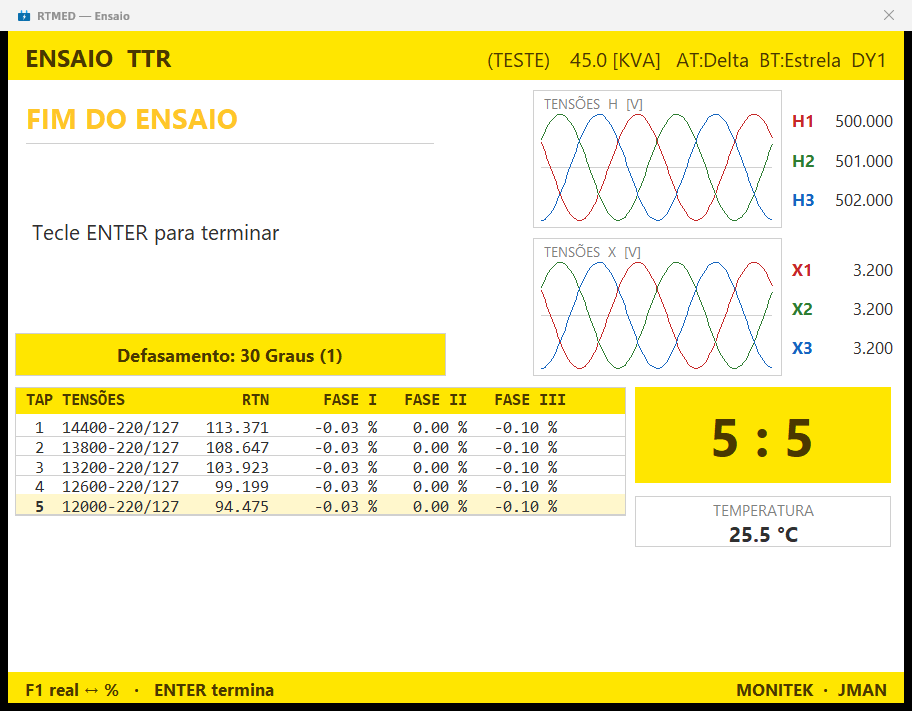

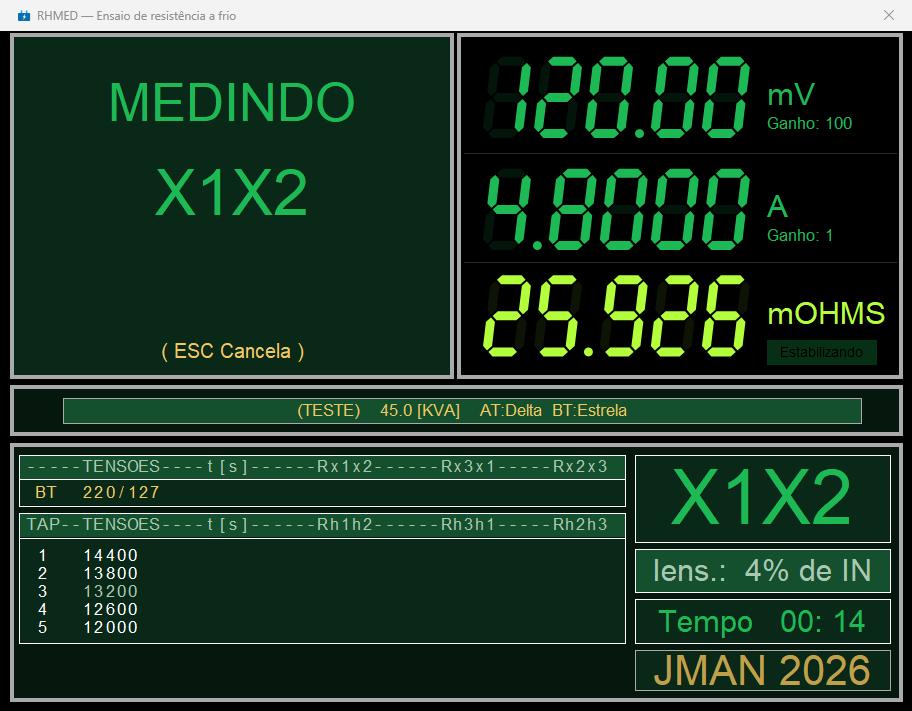

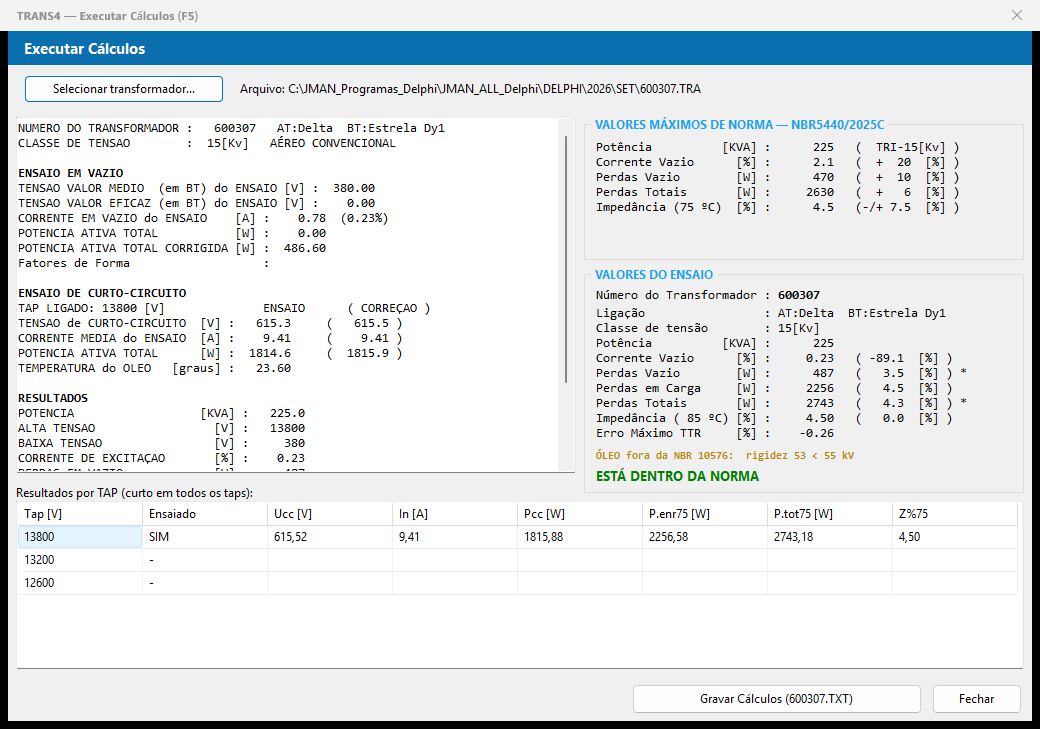

As telas abaixo foram capturadas em modo simulação, o modo em que os programas rodam sem o instrumento ligado — usado para treinamento e demonstração.
Integração
Um cadastro só, do primeiro ensaio ao laudo
O transformador é cadastrado uma vez no TRANS4. Cada programa lê a placa, os taps e as tensões desse cadastro e grava nele o resultado do seu ensaio — sem digitação repetida e sem transferência de arquivos entre programas.
1. CadastroTRANS4 — placa, taps, norma e lote
2. RelaçãoRTMED — TTR tap a tap
3. ResistênciaRHMED — a frio, AT e BT
4. Vazio e curtoTRANS4 — com o analisador
5. AquecimentoELEVA — elevação de temperatura
6. Cálculos e laudoTRANS4 — norma e PDF
Os programas conversam entre si
- O RTMED e o RHMED gravam a relação e as resistências direto no cadastro; o TRANS4 as mostra em Outros Ensaios.
- O ELEVA usa o mesmo cadastro e chama o RHMED para a resistência a quente logo após o desligamento.
- A configuração da bancada — porta USB, RTP/RTC, responsável técnico — é compartilhada.
- Cada programa também roda sozinho, na sua bancada, com a base de dados no servidor.
Quer ver funcionando na sua bancada?
Fale com a gente sobre instrumentos, atualização dos programas ou demonstração em modo simulação.
