Equipamentos para a bancada de ensaios

Três instrumentos cobrem os ensaios elétricos de rotina do transformador. Todos se comunicam com o computador por porta USB e são identificados automaticamente pelo programa — modelo e número de série vêm do próprio aparelho.

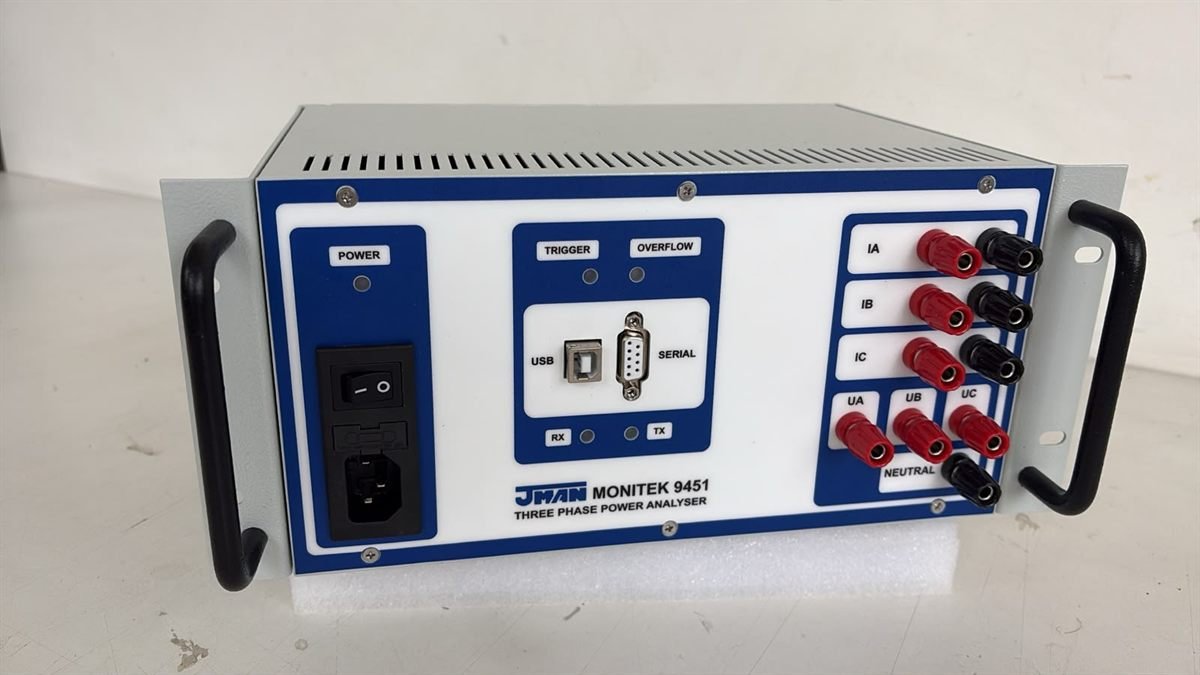

Analisador digital trifásico MONITEK 9451: painel frontal com chave de alimentação, portas USB e serial, luzes de trigger e overflow e os bornes de corrente IA, IB e IC e de tensão UA, UB, UC e neutro.
MONITEK 9451

Analisador digital trifásico

É o instrumento central da bancada: mede tensões, correntes, potências, fator de potência e frequência nas três fases do circuito de ensaio e entrega as leituras ao programa, que desenha as ondas, calcula as perdas e monta o laudo. É o aparelho usado nos ensaios em vazio e em curto-circuito do TRANS4, no ensaio de elevação de temperatura do ELEVA e nas ferramentas MEDIDOR e SATURA.

  • Tensão, corrente, potência ativa, reativa e aparente, FP e frequência por fase e totais
  • Formas de onda e conteúdo harmônico, lidos pelo programa MEDIDOR
  • Entradas PT100 para temperatura — até oito canais (ver a expansão para aquecimento)
  • Comunicação por porta USB, com modo turbo para leitura rápida durante o ensaio
Resumo
Geração anteriorMONITEK 9443 — atendida pelos mesmos programas
ProgramasTRANS4, ELEVA, MEDIDOR, SATURA
Ligação ao PCPorta USB
EnsaiosVazio, curto-circuito, elevação de temperatura, saturação, medição de grandezas elétricas

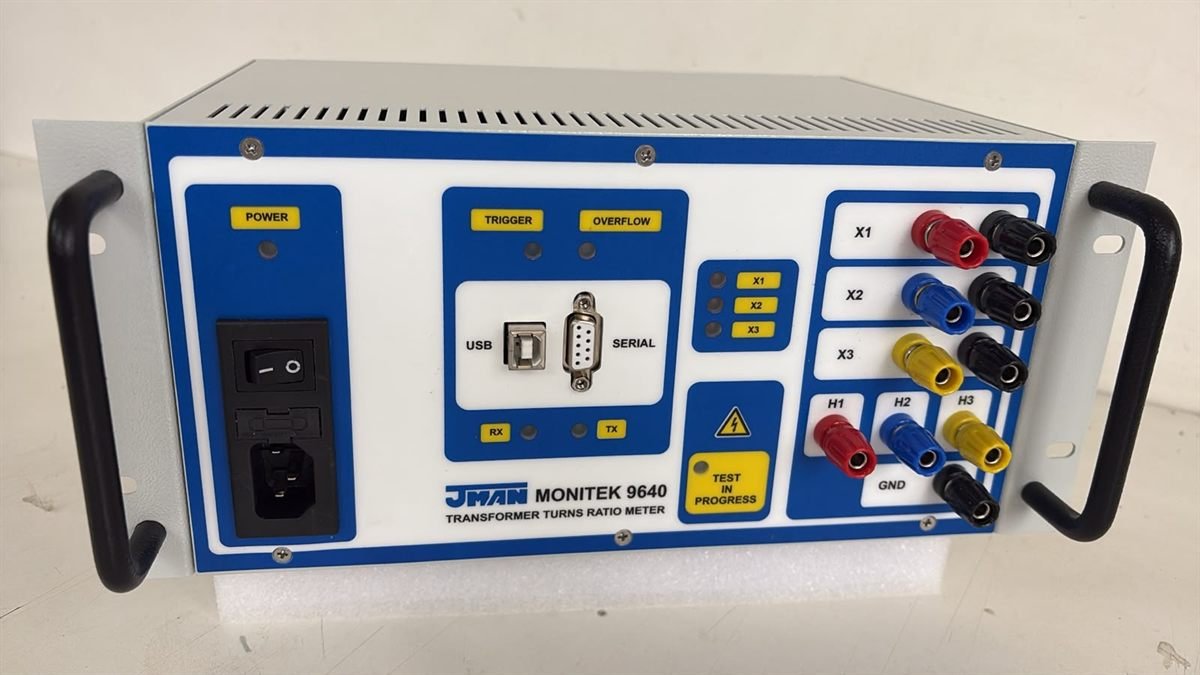

Medidor de relação de transformação MONITEK 9640: painel frontal com portas USB e serial, indicadores de fase X1, X2 e X3, aviso de ensaio em andamento e os bornes X1, X2, X3, H1, H2, H3 e terra.
MONITEK 9640

Medidor digital trifásico de relação de transformação (TTR)

Mede a relação de transformação de cada derivação do comutador, nas três fases, e o programa compara o valor medido com o calculado a partir das tensões de placa, aprovando ou reprovando cada ponto pela tolerância configurada — por padrão ±0,5 %, como pedem a NBR 5356-1 e a NBR 5440.

  • Relação tap a tap nas três fases, com erro percentual de cada leitura
  • Deslocamento angular (grupo de ligação) e verificação de polaridade em monofásicos
  • Ensaio do regulador de tensão, posição a posição
Resumo
Gerações anterioresMONITEK 9610 e 9630 — atendidas pelo mesmo programa
ProgramaRTMED
Ligações atendidasMonofásicos (inclusive religáveis) e trifásicos Dy, Yy, Dd, Yd, Dz, Yz
Ligação ao PCPorta USB

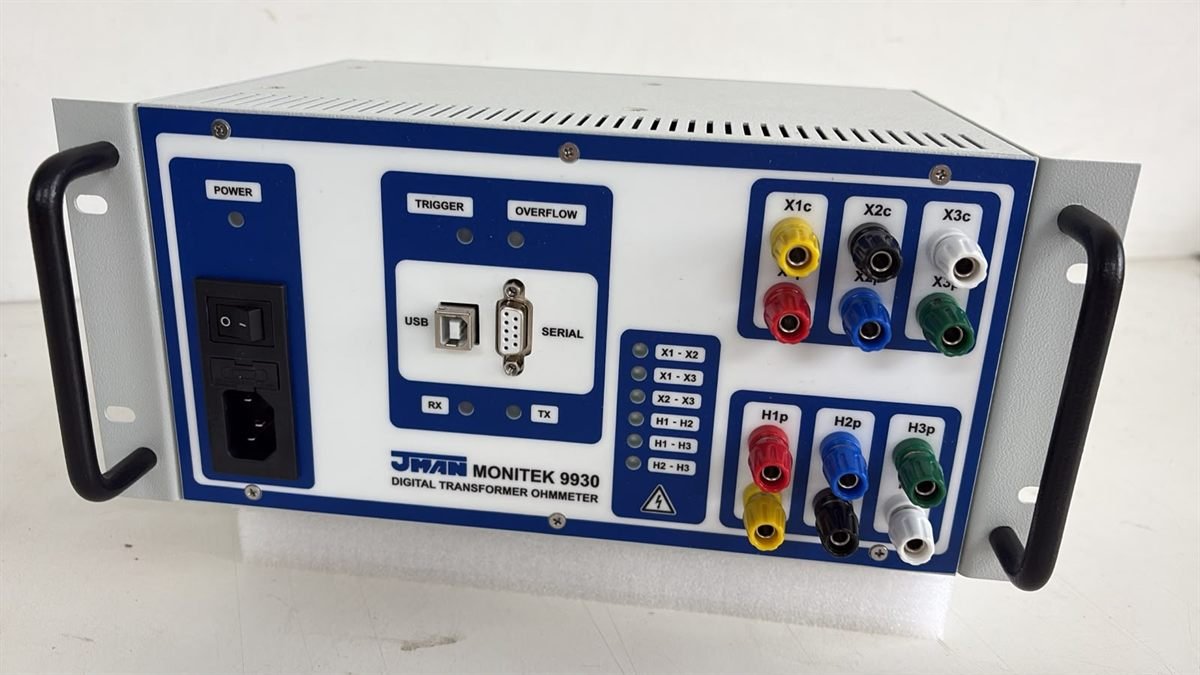

Ponte Kelvin digital trifásica MONITEK 9930: painel frontal com portas USB e serial, indicadores das ligações X1-X2 a H2-H3 e os bornes de corrente e de potencial X1c a X3p e H1p a H3p.
MONITEK 9930

Ponte Kelvin digital trifásica

Injeta corrente contínua no enrolamento, mede a tensão e a corrente resultantes e calcula a resistência ôhmica — a medida de referência do transformador, base para a correção das perdas e para o cálculo da elevação de temperatura. O programa acompanha a estabilização da leitura e faz uma série de medições sucessivas antes de gravar.

  • Resistência dos enrolamentos de alta e de baixa tensão, em cada derivação
  • Série de leituras sucessivas com média, acompanhando o resfriamento no ensaio de aquecimento dos enrolamentos
  • Medição do regulador de tensão: enrolamento paralelo e os TAPs do comutador
Resumo
Geração anteriorMONITEK 9920 — atendida pelo mesmo programa
ProgramaRHMED
AplicaçõesResistência a frio, a frio após o ensaio de curto, a quente e do regulador de tensão
Ligação ao PCPorta USB

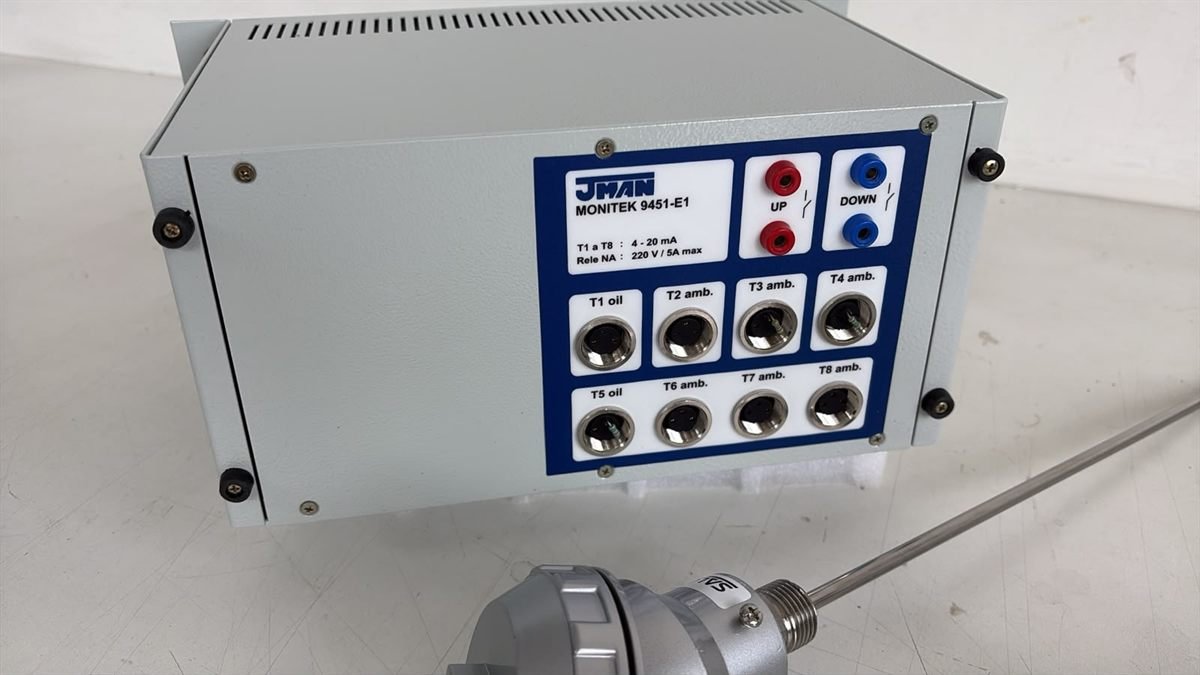

Expansão MONITEK 9451-E1 para o ensaio de aquecimento: painel com as oito entradas de temperatura T1 a T8, identificadas para óleo e ambiente, e os bornes dos relés UP e DOWN do variador de tensão, ao lado de um sensor PT100.
MONITEK 9451-E1

Entradas de temperatura para o ensaio de elevação de temperatura

O ensaio de elevação de temperatura precisa acompanhar, por horas, o topo do óleo e o ambiente ao mesmo tempo. A expansão consiste em entradas de temperatura para oito sensores, cada canal com a sua função definida na configuração do ensaio.

  • Oito entradas de temperatura, T1 a T8, para sensores PT100 com transmissor de 4 a 20 mA
  • Cada canal recebe a sua função na configuração do ensaio: topo do óleo, ambiente 1/2/3 ou sensor auxiliar
  • Dois relés de contato aberto, UP e DOWN, para comandar o variador de tensão motorizado
  • Alimenta a curva de aquecimento e o cálculo dos gradientes no programa ELEVA
  • Também fornece a temperatura do óleo ao RHMED, na medição de resistência ôhmica
Resumo
Entradas de temperatura8 (T1 a T8), sinal de 4 a 20 mA
Saídas a relé2 contatos normalmente abertos (UP e DOWN), 220 V / 5 A máx.
ProgramasELEVA e, para a temperatura do óleo, RHMED
Trabalha comAnalisador MONITEK 9451

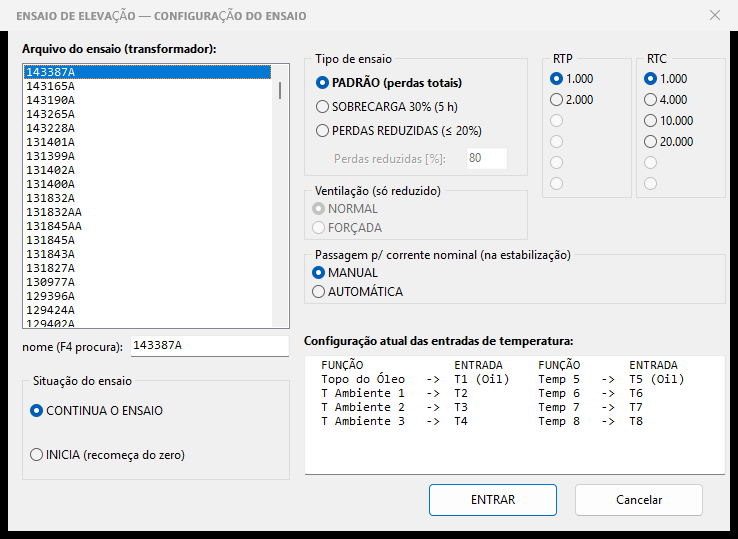

Tela de configuração do ensaio no ELEVA mostrando a lista de entradas de temperatura T1 a T8 com a função de cada canal.
Configuração das entradas de temperatura, na abertura do ensaio de elevação.
Na bancada

O que é preciso para operar

Computador

Windows 7 ou superior, 32 ou 64 bits. Os programas também rodam a partir de um servidor, com a base de dados compartilhada entre as bancadas.

Ligação ao computador

Uma porta USB por instrumento. O programa testa e detecta a porta sozinho.
