Seis programas cobrem os ensaios de rotina do transformador. Todos trabalham sobre o mesmo
cadastro e a mesma configuração de bancada, e todos têm modo simulação — para treinar o
operador ou demonstrar o sistema sem o instrumento ligado. As telas desta página foram
capturadas nesse modo.
Gerenciador dos ensaios de rotina de transformadores
O TRANS4 é o programa principal da suíte: cobre o ciclo completo do ensaio de
transformadores de distribuição — cadastro, ensaio em vazio, ensaio em curto-circuito,
ensaios complementares, cálculos com análise de norma e emissão do laudo em PDF. É também
onde vive o cadastro que os demais programas usam.
O que faz
Cadastro individual, sequencial ou automático por arquivo, com modelos reutilizáveis
Ensaio em vazio com leitura ao vivo, opção de 105 % da tensão nominal e varivolt automático
Ensaio em curto-circuito tap a tap
Outros ensaios — relação de transformação e resistência ôhmica chegam dos instrumentos; o restante é digitado
Cálculos conferidos contra a NBR 5440 (edições 2014 e 2025) e a NBR 5356-1; NBR 5356-11 para transformadores secos
Relatório em PDF individual ou múltiplo, modelo padrão ou do cliente, em português, espanhol e inglês
Perdas garantidas, lotes, análise estatística e planilha CEPEL/INMETRO
Regulador de tensão: cadastro, ensaios e relatório próprios

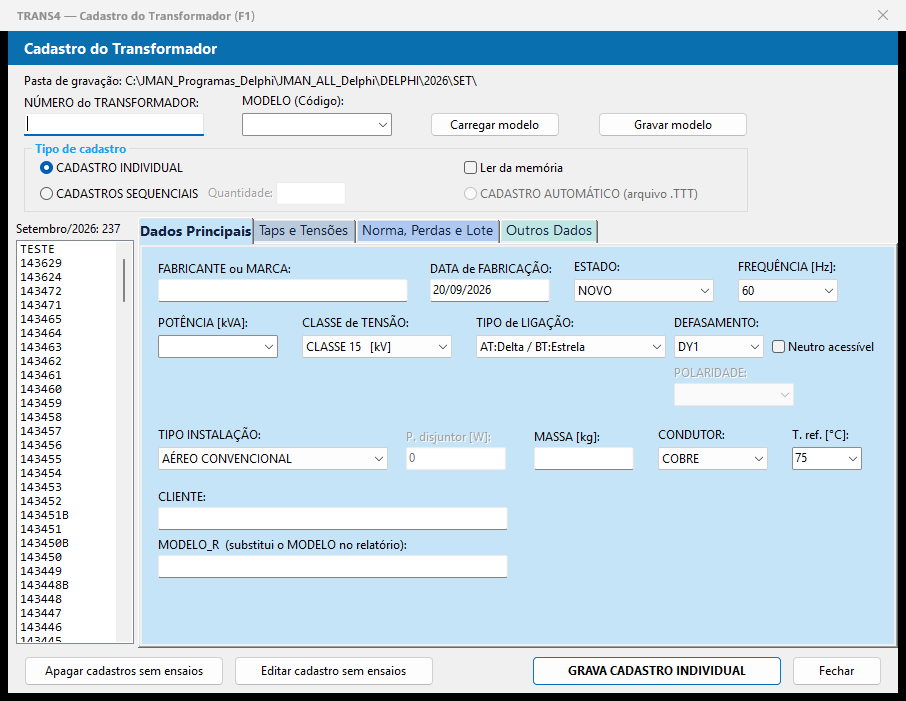

Tela principal — as funções de F1 a F8, como sempre foram.Cadastro do transformador: placa, taps, norma, perdas garantidas e lote.

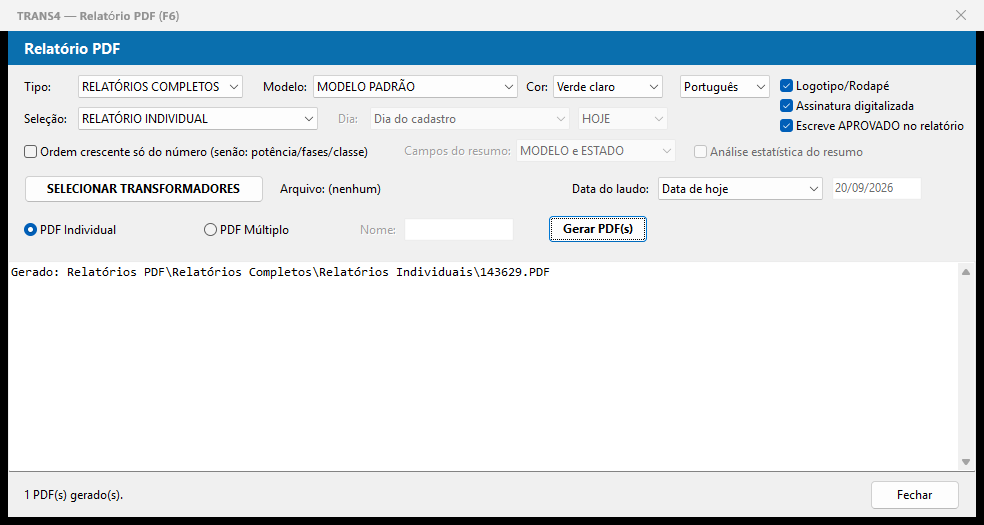

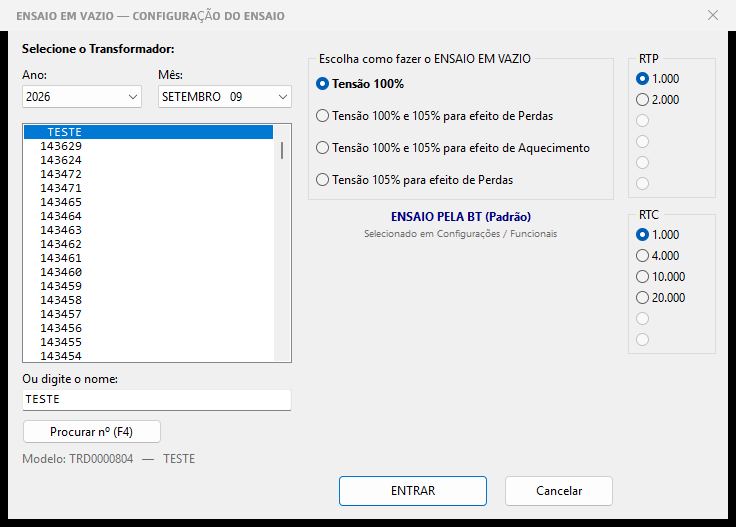

Antes do ensaio: escolha do transformador, do tipo de ensaio e das relações RTP/RTC.Ensaio em vazio ao vivo: na quarta e última leitura, o resultado U0, I0 e P0 já aparece na caixa verde.Executar cálculos: o resultado do ensaio lado a lado com os limites da norma.Relatório em PDF: modelo, cor, idioma e geração individual ou em lote.
O laudo que sai do ensaio
O relatório reúne, numa página, o cadastro do transformador e todos os ensaios
realizados — resistência ôhmica, deslocamento angular, isolamento, tensão aplicada e
induzida, relação de transformação, vazio, curto, valores corrigidos, ensaios do óleo
e observações — com as normas aplicadas e o espaço de assinatura do responsável.
O exemplo ao lado foi gerado em modo simulação, com dados de demonstração e sem o
logotipo e o rodapé do laboratório, que normalmente saem impressos.

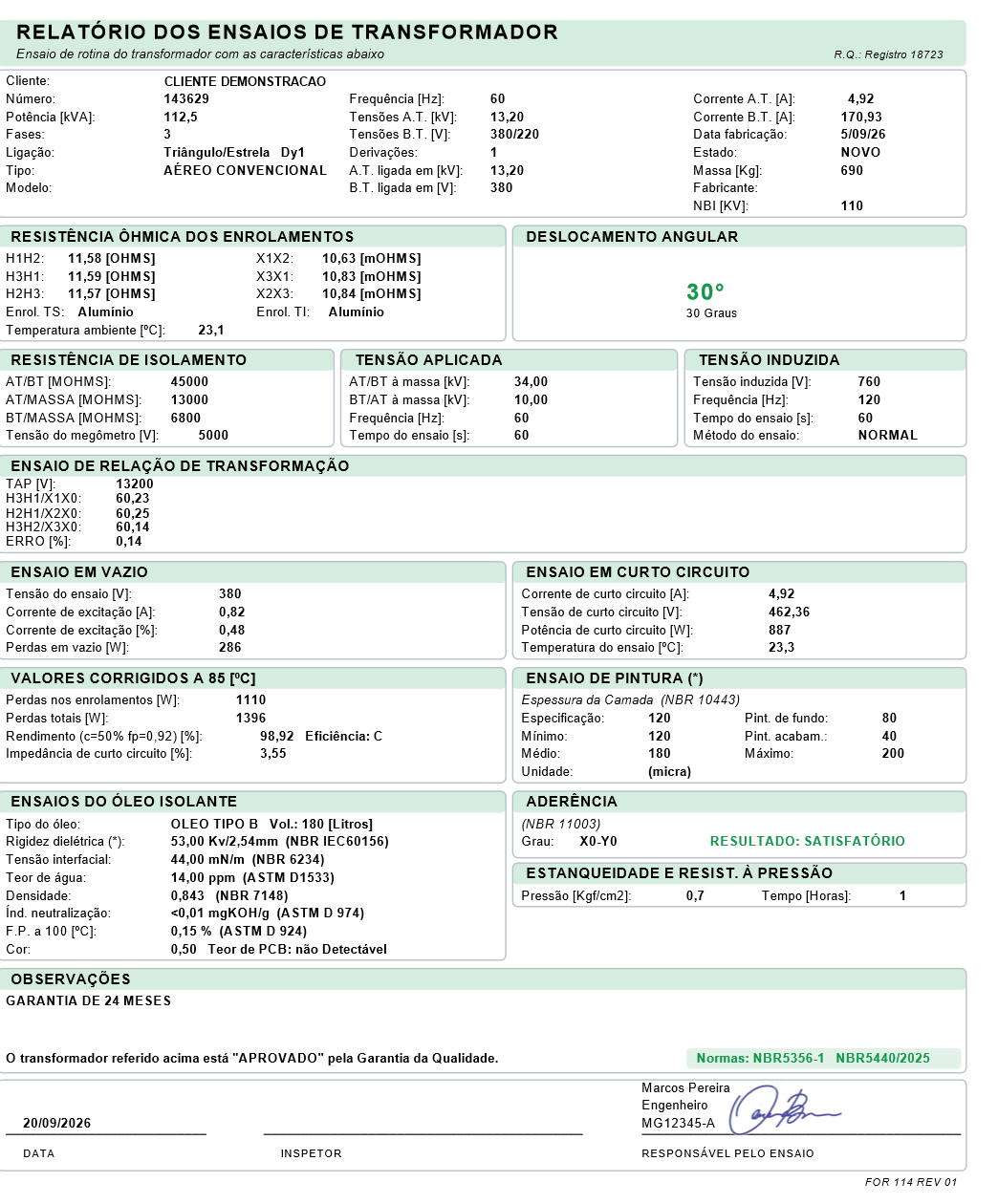

Relatório dos ensaios do transformador, em PDF, pronto para arquivo ou impressão.
Planilha CEPEL/INMETRO
Para o transformador que vai ao ensaio de etiquetagem, o TRANS4 monta a planilha
completa a partir do que já está gravado no cadastro — nenhum valor é redigitado. Em
Ferramentas ▸ Planilha CEPEL/INMETRO o programa gera o arquivo de
dados do ensaio e a planilha em Excel, escolhendo sozinho o modelo conforme o nível de
perdas e a ligação, trifásica ou monofásica.
A planilha só fecha quando a sequência completa foi cumprida — e é aí que a integração
entre os quatro programas se paga: cada ensaio grava a sua parte no mesmo cadastro, e o
TRANS4 recolhe tudo no fim.
A sequência completa
TRANS4 — cadastro do transformador
RTMED — relação de transformação em todos os taps
RHMED — resistência ôhmica no tap nominal e no crítico (em geral o menor)
TRANS4 — ensaio em vazio
TRANS4 — ensaio em curto no tap nominal
RHMED — resistência a frio H2H3 após o curto
TRANS4 — ensaio em curto no tap crítico
RHMED — resistência a frio H2H3 após esse curto
TRANS4 — outros ensaios
TRANS4 — executar cálculos
ELEVA — cadastro do transformador já ensaiado no TRANS4
ELEVA — elevação de temperatura até a estabilização
ELEVA — corrente nominal por 1 hora
RHMED — no desligamento, resistência a quente X2X3
ELEVA — nova corrente nominal por 1 hora
RHMED — no desligamento, resistência a quente H2H3
TRANS4 — Ferramentas ▸ Planilha CEPEL/INMETRO
ELEVAcom o analisador MONITEK 9451 e a expansão de temperatura
Ensaio de elevação de temperatura
Conduz o ensaio de elevação de temperatura de transformadores imersos em líquido isolante
pelo método de curto-circuito, conforme a ABNT NBR 5356-2: aplica as perdas totais,
acompanha a curva de aquecimento até a estabilização, executa o ensaio de corrente nominal
de uma hora e emite o laudo final.
Em breve: ensaio de elevação de temperatura também para transformadores a seco.
O que faz
Aplicação das perdas totais com acompanhamento da curva até a estabilização
Ensaio de corrente nominal no enrolamento, de uma hora
Leitura simultânea de até oito sensores PT100 (topo do óleo, ambiente)
Gradientes e extrapolação da resistência ao instante do desligamento
Chamada direta ao RHMED para a medição da resistência a quente
Laudo em português, espanhol e inglês, além de modelos específicos de cliente
Variantes de ensaio: padrão, sobrecarga de 30 % e perdas reduzidas
Ajuste de potência com varivolt automático ou manual

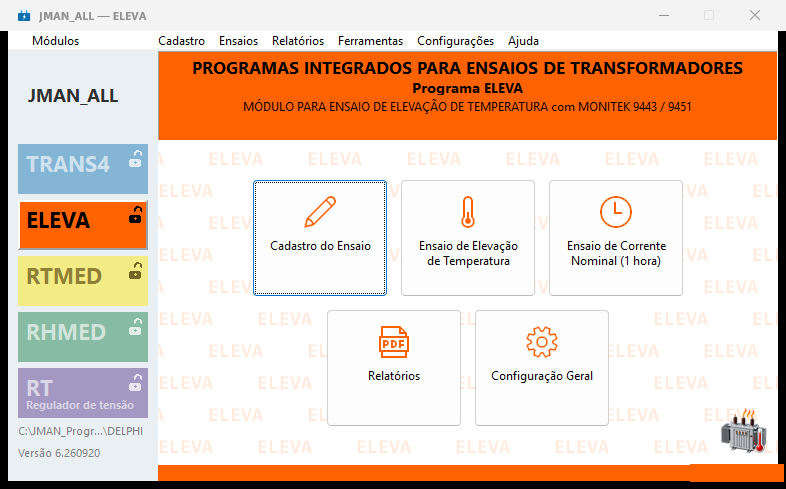

A curva de aquecimento em tempo real, com o ajuste automático da potência.Tela principal do ELEVA.
RTMEDcom o medidor de relação MONITEK 9640 (também 9610 e 9630)
Ensaio de relação de transformação de espiras
Mede a relação de transformação derivação a derivação, nas três fases, compara com o valor
calculado a partir das tensões de placa e mostra o erro percentual de cada leitura,
aprovando ou reprovando pela tolerância configurada — por padrão ±0,5 %.
O que faz
Ensaio completo em todos os taps, ou ensaio de teste de um único tap
Erro percentual por fase, com aprovação automática pela tolerância
Deslocamento angular — identificação do grupo de ligação
Polaridade de transformadores monofásicos, inclusive religáveis
Relação do regulador de tensão, posição a posição
Grava a relação medida direto no cadastro do transformador

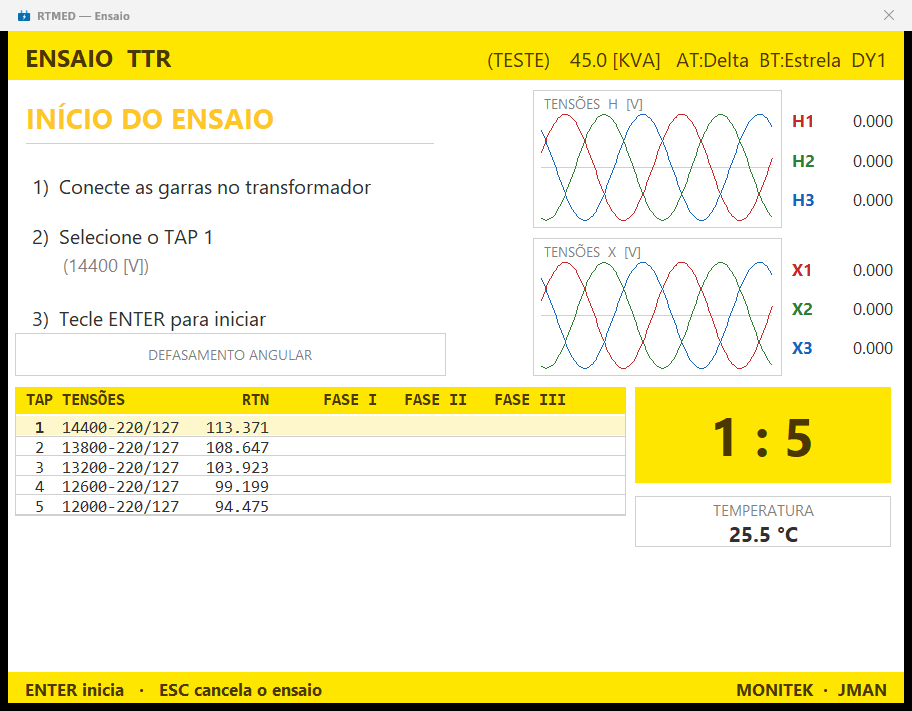

Fim do ensaio: relação e erro de cada tap, nas três fases, e o defasamento.O programa orienta a conexão das garras e a seleção do tap.
RHMEDcom a ponte Kelvin MONITEK 9930 (também 9920)
Medição de resistência ôhmica dos enrolamentos
Conduz a medição do início ao fim: energiza o enrolamento pela ponte, acompanha a
estabilização da leitura, faz as leituras finais, registra a temperatura do óleo e grava o
resultado no cadastro do transformador.
Quatro aplicações, o mesmo instrumento
A frio — ensaio de rotina da NBR 5356-1, com o transformador em repouso
A frio após o curto — complementa o ensaio de curto-circuito do TRANS4
A quente — logo após o desligamento do ensaio de elevação, para o ELEVA extrapolar a temperatura média dos enrolamentos
Regulador de tensão — enrolamento paralelo e os TAPs do comutador
A temperatura do óleo é lida pelo PT100 do analisador MONITEK, ligado em outra porta,
ou digitada pelo operador.

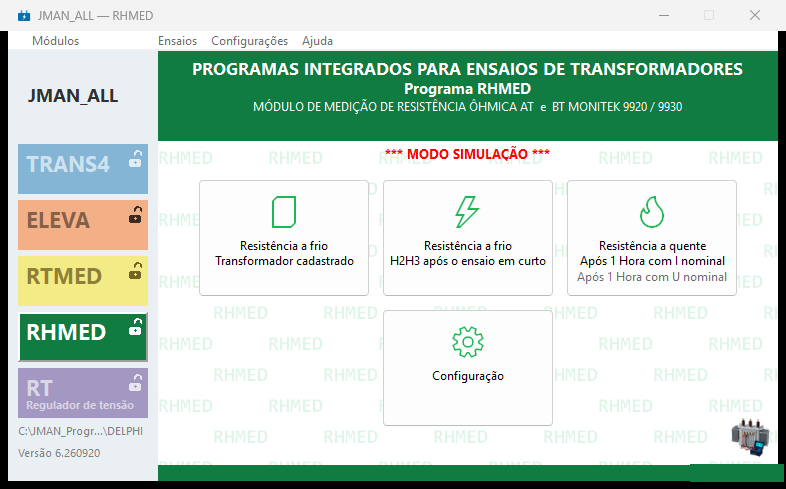

Medição em andamento, com a leitura estabilizando no display.Tela principal do RHMED.
MEDIDORcom o analisador MONITEK 9451 — dentro do TRANS4
Medição de grandezas elétricas e harmônicos
Transforma o analisador num medidor de bancada: mostra as ondas de tensão e de corrente das
três fases, o espectro de harmônicos e todas as grandezas elétricas do circuito. Útil para
conferir a alimentação do ensaio, a forma de onda da fonte e a distorção harmônica.
O que faz
Ondas de tensão e de corrente das três fases, em tempo real
Espectro de harmônicos de tensão e de corrente e a distorção harmônica total
Tensões, correntes, potências ativa, reativa e aparente, fator de potência por fase e totais
Relações de TP e TC aplicadas às leituras
Relatório de grandezas elétricas e harmônicos em arquivo de texto
Captura da tela em imagem, para anexar ao relatório do ensaio

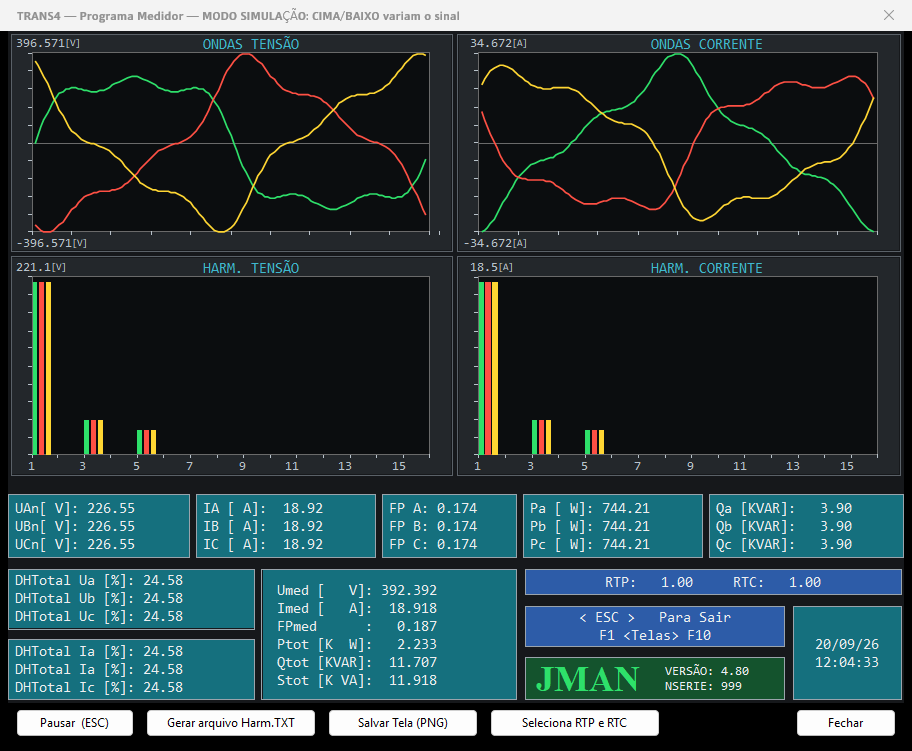

Ondas, harmônicos e grandezas do circuito de ensaio numa tela só.
SATURAcom o analisador MONITEK 9451 — dentro do TRANS4
Ensaio e curva de saturação do núcleo
Levanta a curva de saturação do núcleo ponto a ponto: a cada degrau de tensão o programa
registra a corrente, a potência, a indução e as perdas específicas, e desenha o gráfico com
os limites da norma marcados.
O que faz
Cadastro do ensaio com classe de tensão, ligação, potência, peso do aço e número de espiras
Leitura ponto a ponto, com o ponto entrando na tabela e no gráfico a cada comando
Dois gráficos da indução B: contra as perdas específicas (W/kg) e contra a potência aparente específica (VA/kg), com o eixo de tensão do ensaio
Marcação dos limites de perdas em vazio e de corrente de excitação da NBR 5440 sobre o gráfico
Relatório do ensaio em PDF

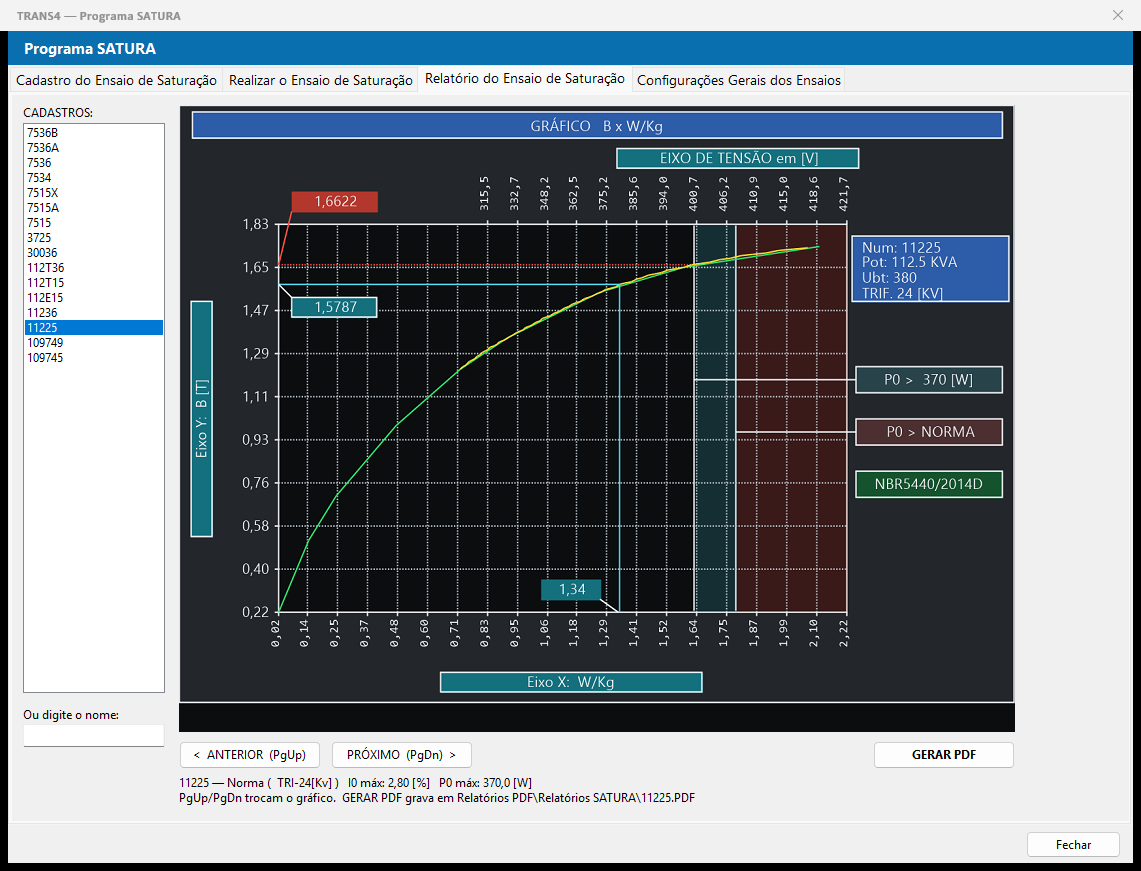

Curva B × W/kg, com as faixas de perdas em vazio acima do limite da norma.Curva B × VA/kg, com as faixas de corrente de excitação acima do limite.
Suíte integrada
Os programas numa janela só
Os programas podem ser instalados isoladamente, um por bancada, ou reunidos num único
programa, que traz os quatro módulos lado a lado — cada um exatamente com as telas, as
teclas e as cores de sempre.
A barra da esquerda troca de módulo; a área da direita é a tela do programa.
Troca instantânea de módulo, sem fechar o ensaio que está aberto em outro
Uma só configuração e uma só base de dados
Controle das portas COM de todos os módulos numa tela
Cadeado por módulo, para travar o que a bancada não deve usar
Manual de cada programa embutido, no menu Ajuda
Atualização a partir do servidor: troca-se o programa num lugar e as bancadas se atualizam sozinhas
